Capteur de particules

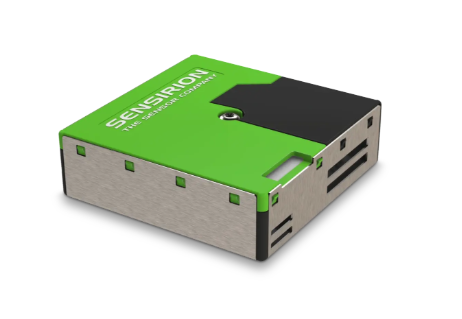

Capteur de particules ATEK

Specifications

1. Concentration numérique mesurée :

• Gamme de tailles de particules : Mesure les PM1.0, PM2.5, PM4.0 et PM10.

• Le capteur de particules ATEK est capable de mesurer la concentration numérique des particules dans l’air ambiant.

• Les résultats sont donnés en nombre de particules par cm³ (particules/cm³), pour les tailles de particules détectées.

2. Plage de mesure :

• 0 à 3’000 #/cm3

• Précision :

  1. Pour PM0.5, PM1 et PM2.5 :

     1. 0 à 1000 #/cm³ : ±100 #/cm³

     2. 1000 à 3000 #/cm³ : ±10 % de la valeur mesurée (v.m.)

  2. Pour PM4 et PM10 :

     1. 0 à 1000 #/cm³ : ±250 #/cm³

     2. 1000 à 3000 #/cm³ : ±25 % de la valeur mesurée (v.m.)

• Dérive Maximale à Long Terme de la Précision de la Concentration Numérique :

Pour 0 à 1000 #/cm³ : ±12,5 #/cm³ par an

Pour 1000 à 3000 #/cm³ : ±1,25 % de la valeur mesurée (v.m.) par an

• Sensibilité : Détecte les particules aussi petites que 0,3 µm.

• Tailles des particules mesurées :

  1. PM0.5 0.3 à 0.5 μm

  2. PM1.0 0.3 à 1.0 μm

  3. PM2.5 0.3 à 2.5 μm

  4. PM4 0.3 à 4.0 μm

  5. PM10 0.3 à 10.0 μm

4. Tolérances Environnementales :

• Conditions de fonctionnement :

  • Température : -10°C à +60°C.

  • Humidité : 0 % à 95 % HR (sans condensation).

• Conditions de stockage :

  • Température : -40°C à +70°C.

  • Humidité : <95 % HR.

5. Conversion en particules/m³ :

Pour correspondre aux normes comme ISO 14644-1, la concentration en particules/cm³ peut être convertie en particules/m³ :

Concentration en particules/m³ = Concentration en particules/cm³ × 1,000,000

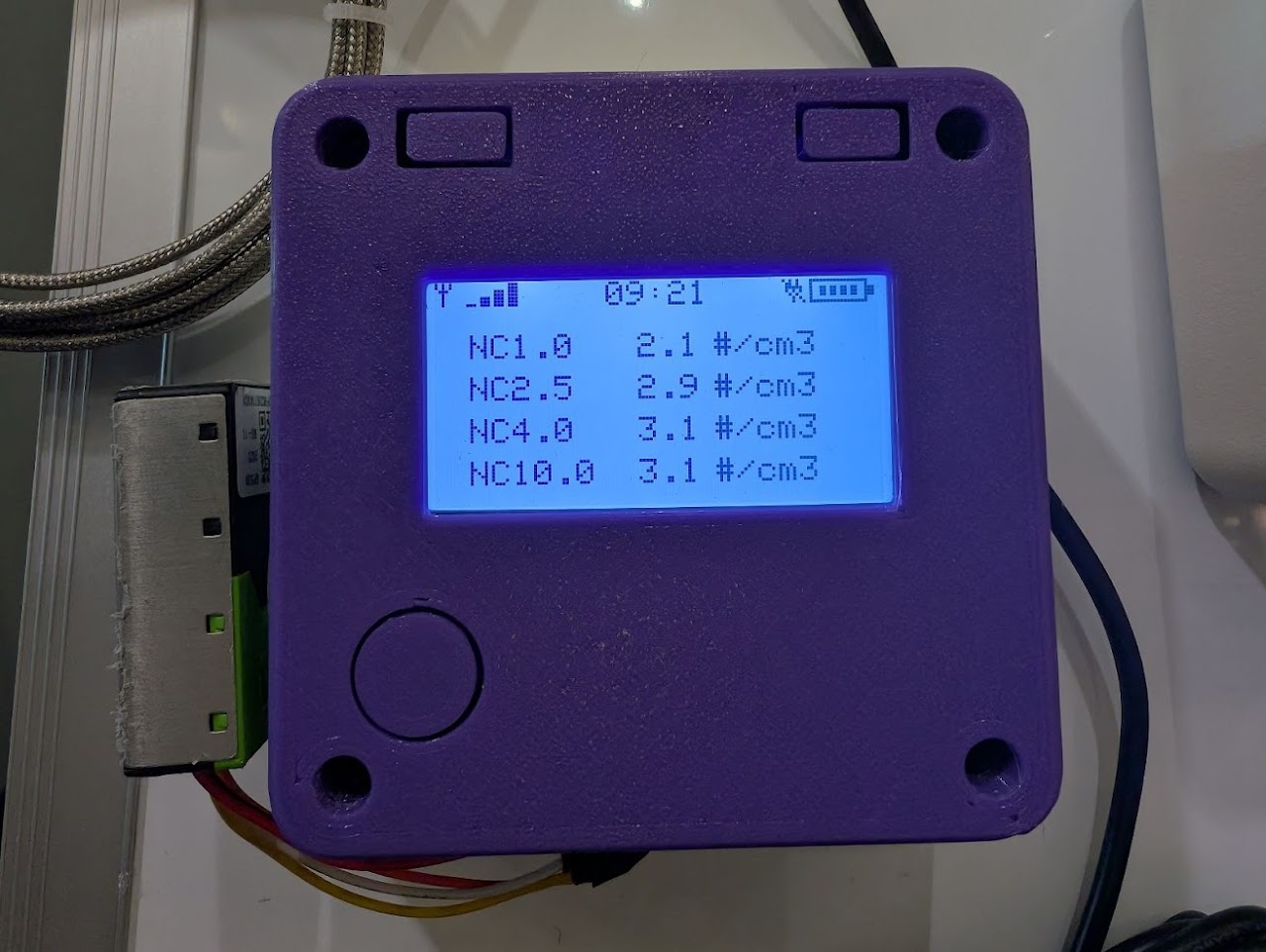

Par exemple, si le capteur indique 3,1 particules/cm³, cela équivaut à : 3,1 particules/cm³ ×1,000,000 = 3,100,000 particules/m³.

6. Implications :

• Cette donnée est essentielle pour évaluer la propreté de l’air dans des environnements contrôlés comme les salles blanches.

• Elle peut être utilisée pour vérifier si la salle respecte les limites spécifiées pour les classes ISO (par exemple, ISO 7 ou ISO 8).

• Pour ISO 7 : La concentration maximale autorisée pour les particules ≥0,5 µm est de 352 000 particules/m³. (NC10 < 0.352#/cm³)

• Pour ISO 8 : La concentration maximale autorisée pour les particules ≥0,5 µm est de 3 520 000 particules/m³. (NC10 < 3.52#/cm³)
