Passerelle LORA GL-INET Mise en service

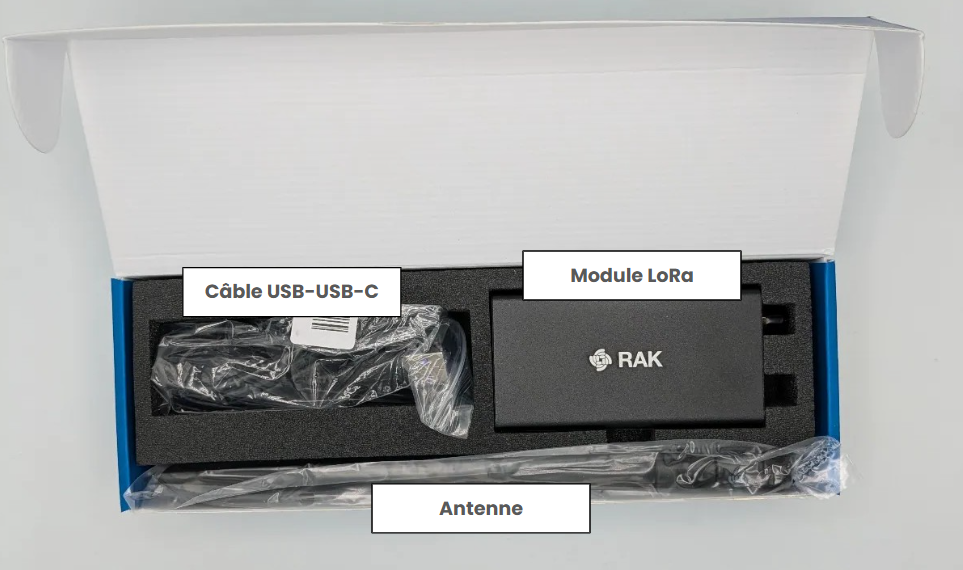

Composants

• Module LoRa

• Antenne

• Câble USB-USB-C

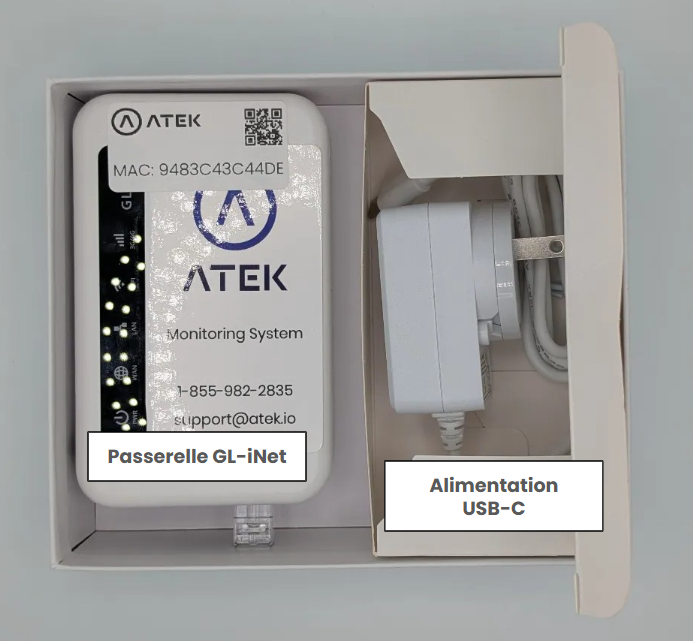

• Passerelle GL-iNet

• Alimentation USB-C

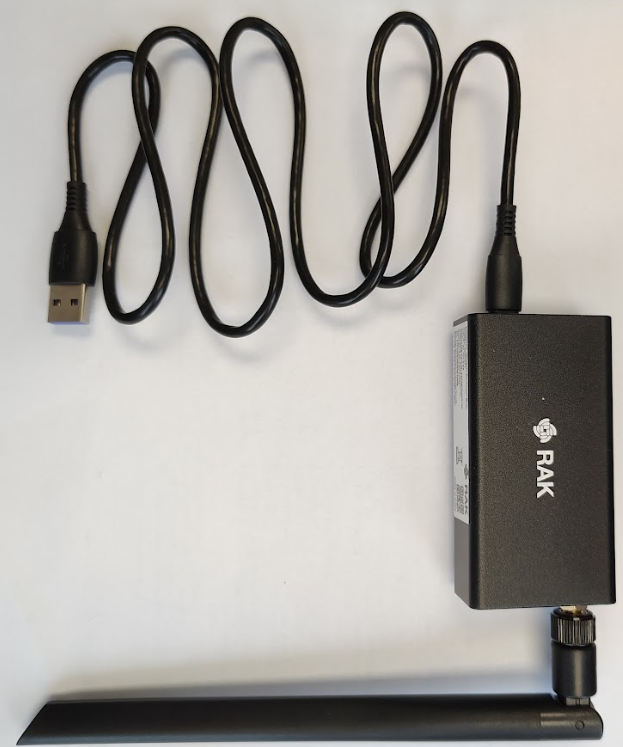

Étape 1 : Assembler le module LoRa avec son antenne

1. Fixer l’antenne

   • Vissez l’antenne sur le module LoRa. Cette étape est essentielle pour assurer le bon fonctionnement du signal.

2. Connecter le câble USB-C

   • Branchez le port USB-C du câble sur le module LoRa, en laissant l’autre extrémité (USB standard) libre.

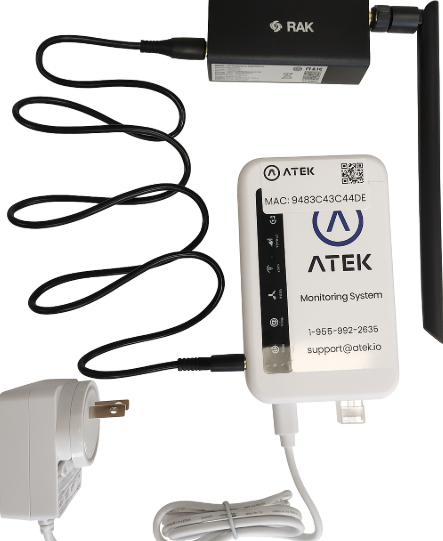

Étape 2 : Assembler la passerelle GL-iNet

1. Connecter le câble USB

   • Branchez l’extrémité USB (laissée libre à l’étape précédente) sur la passerelle GL-iNet.

2. Alimenter la passerelle

   • Branchez le câble d’alimentation USB-C sur le port dédié de la passerelle pour l’allumer et recharger sa batterie intégrée.

   • ⚠️ Utilisez impérativement un adaptateur secteur standard 5V / 2A. Tout autre adaptateur pourrait causer un dysfonctionnement.

3. Attendre l’ensemble des voyants de fonctionnement

   • La passerelle met environ 3 minutes pour démarrer complètement.

Remarque :

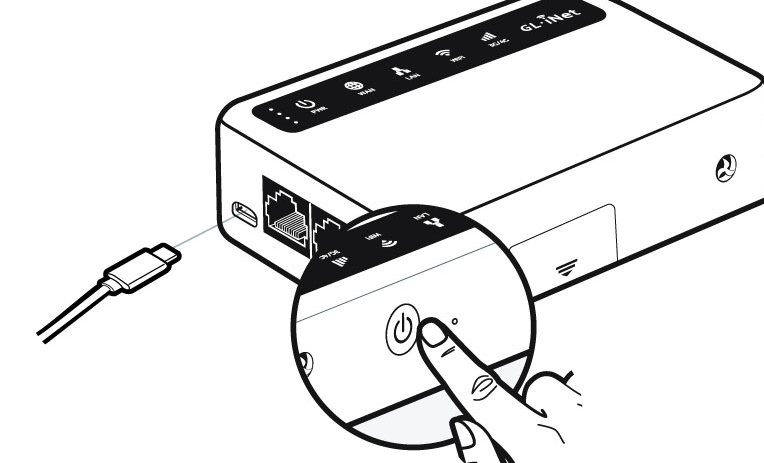

• À tout moment, vous pouvez éteindre la passerelle en appuyant sur le bouton d’alimentation pendant 5 secondes pour l’éteindre ou l’allumer.

Précautions

• Ne jamais retirer l’antenne du module LoRa lorsqu’il est connecté à la passerelle via USB. Cela pourrait endommager le matériel.
