SPÉCIFICATIONS
-
Transmit Power 19.5 dBm / 89 mW
-
Portée 20 mètres
-
Bandwidth 32 bytes / 30 seconds
-
WPA2 Entreprise Auth PEAP-MSCHAPv2
Le transmetteur supporte nativement le WIFI.
Pour une intégration sans enjeux, le client devra se conformer au requis informatique et fournir les informations suivantes pour permettre à notre équipe de préconfigurer les transmetteurs pour votre réseau.
WPA2 Entreprise 802.1X
-
SSID
-
Username
-
Password
WPA2 Personnal
-
Username
-
Password
Ces informations de connexion seront ensuite insérées dans les outils de configuration automatique pour votre organisation et ne sont pas visibles par les employés d’ATEK.
Dans le cas où le client souhaite insérer ses configurations lui-même dans le transmetteur, il devra se référer à la procédure configuration WIFI de ce guide.
CONFIGURATION

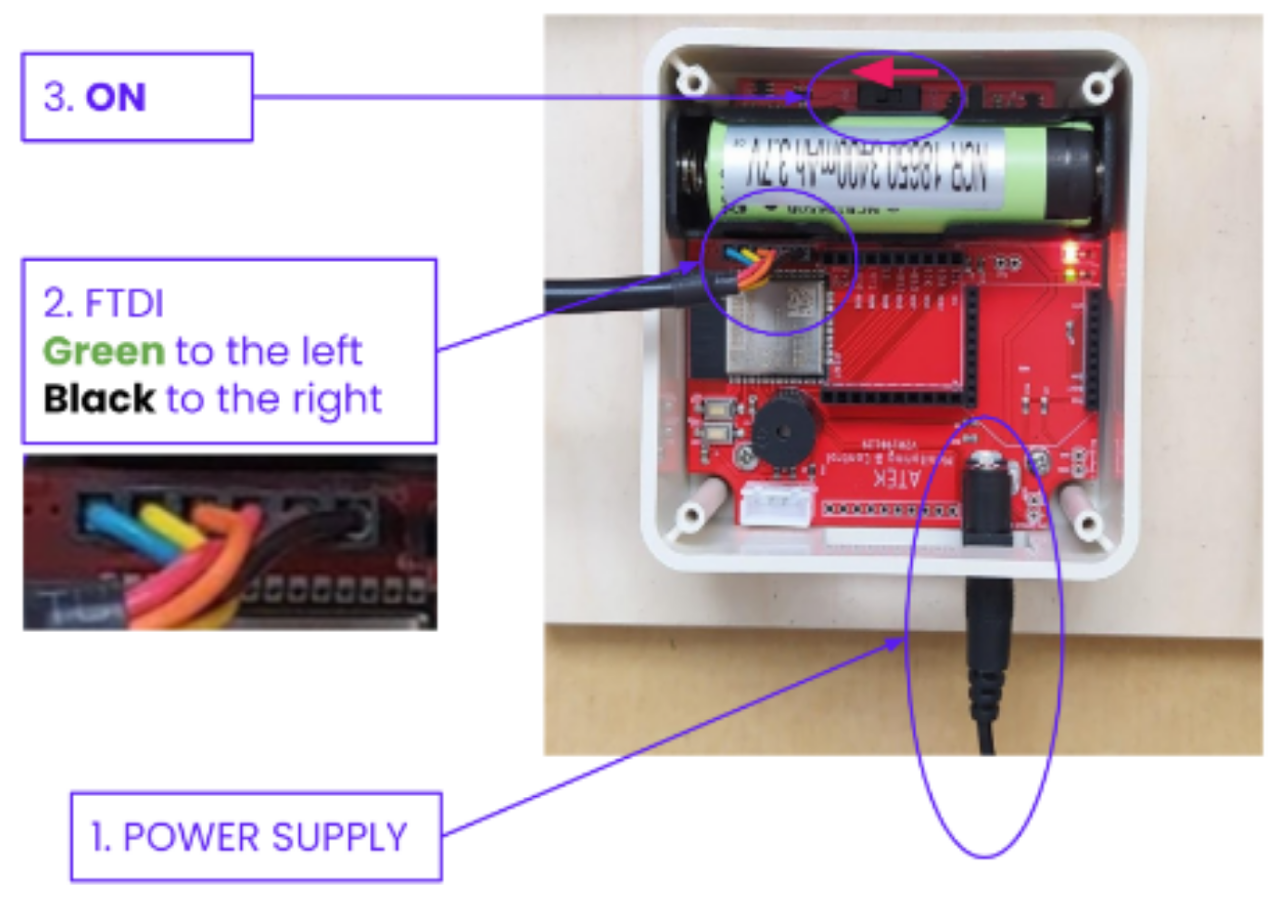

Connecter le câble FTDI de votre ordinateur au transmetteur

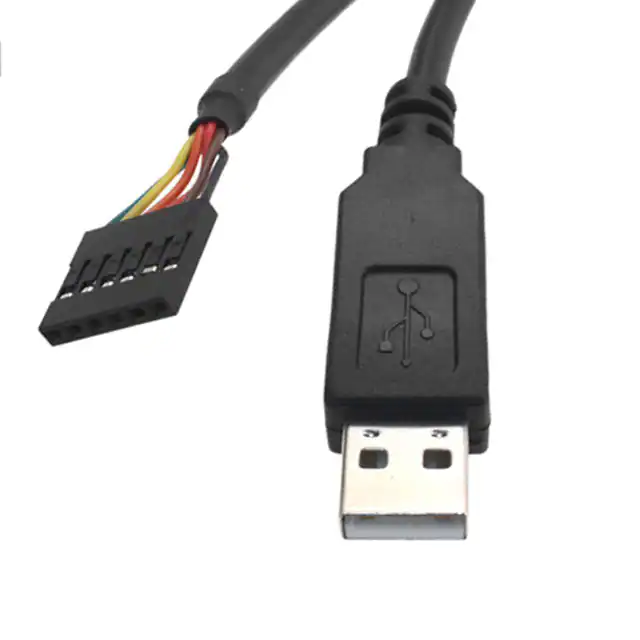

Cable FTDI : TTL-232R-3V3
TTL-232R-3V3 FTDI, Future Technology Devices International Ltd | Cable Assemblies | DigiKey

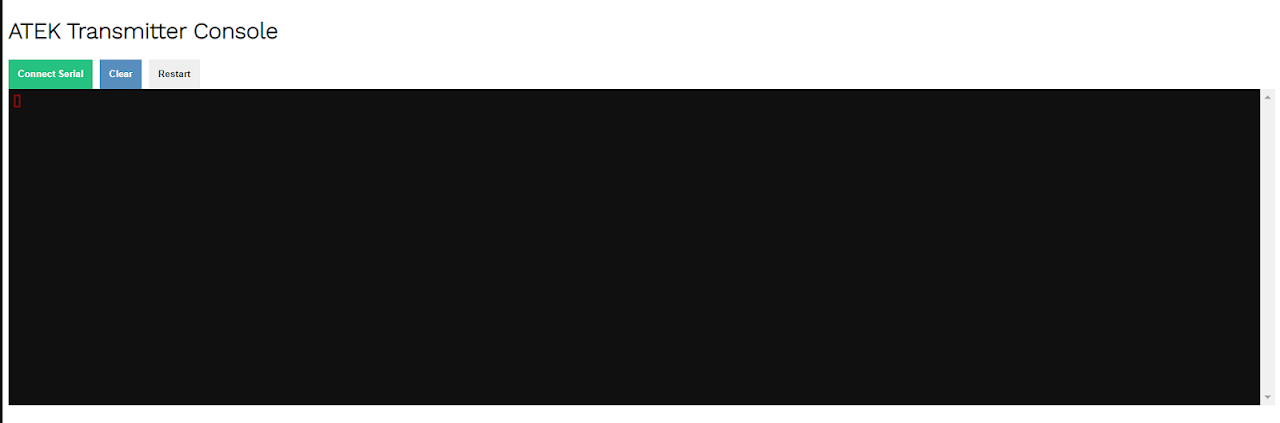

Ouvrir la console dans Plateforme ATEK
ATEK → Menu → Administration → Transmetteur → Console
COMMANDES COURANTES
Commandes à inscrire dans la console pour configurer le WIFI
wifi ssid “MySSID”
wifi pass “MyPassword”
wifi user “”
wifi id “”
reboot
Commande pour l’envoie des données en utilisant HTTP plutôt que l’UDP.
(Consomme plus de données sur le cellulaire)
wifi http 1
Commandes pour valider l’enregistrement des configurations WIFI
wifi ssid
wifi pass
wifi user
wifi id
Commandes pour valider l’utilisation du HTTP
wifi http
Autres commandes
logoutput info Active l’affichage des logs d’activité sur la console
logoutput none Désactive l’affichage des logs d’activité sur la console
mac Show mac
FLUX DE DONNÉES

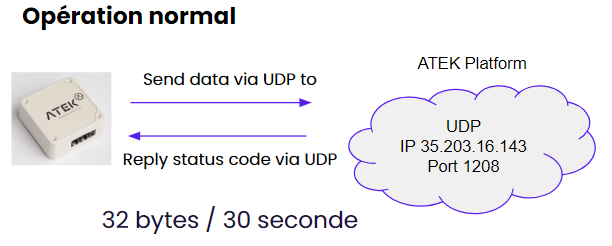

Le transmetteur initie la connexion et le transfert de données vers la plateforme ATEK.
La plateforme retourne une réponse de confirmation au transmetteur.
Aucun accès direct vers les transmetteurs n’est possible.
Aucune règle d’entrée n’est nécessaire. Les communications sont sortantes seulement.

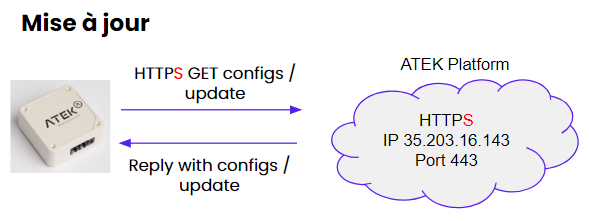

Le code de statut, retourné par la plateforme dans sa réponse, informe le transmetteur de la disponibilité de mise à jour des configurations ou du firmware de celui-ci.
Dans le cas où, des configurations ou une mise à jour serait disponible, le transmetteur envoie une requête HTTPS GET sur notre API pour récupérer la mise à jour ou les configurations.
Les mises à jours ont lieux lors de changement des seuils d’alarme, étalonnage ou lors d’ajout de fonctionnalités
L’inspection SSL doit être désactivée pour ces connexions.
REQUIS INFORMATIQUE
Voici les IP et ports à décloisonner ou whitelister pour le bon fonctionnement des appareils et services ATEK.
Destination
IPv4 IP : 35.203.16.143
URL : api.atek.io
URL : udp2.atek.io
Ports
TCP 80 HTTP
TCP 443 HTTPS
UDP 1208 ATEK
UDP 5683 COAP
TCP 5684 COAPS
TCP 1883 MQTT
TCP 8883 MQTTS
Assurez-vous que les IP et les ports présentés ci-dessus sont ouverts et accessibles depuis votre infrastructure informatique.
-
Aucune règle d’entrée n’est nécessaire.
-
Les communications sont sortantes seulement.
-
Les transmetteurs ne communiquent pas entre eux;
-
L’inspection SSL doit être désactivée pour ces connexions.
-
Les transmetteurs ne supportent pas les proxy http.
-
Assurez vous d’une plage d’adresse IP suffisamment grande pour la quantité de transmetteurs sur votre réseau;
-
Le “WLAN Idle Timeout” doit-être plus grand que 1800 secondes (30 minutes) pour les transmetteurs fonctionnant sur batteries
