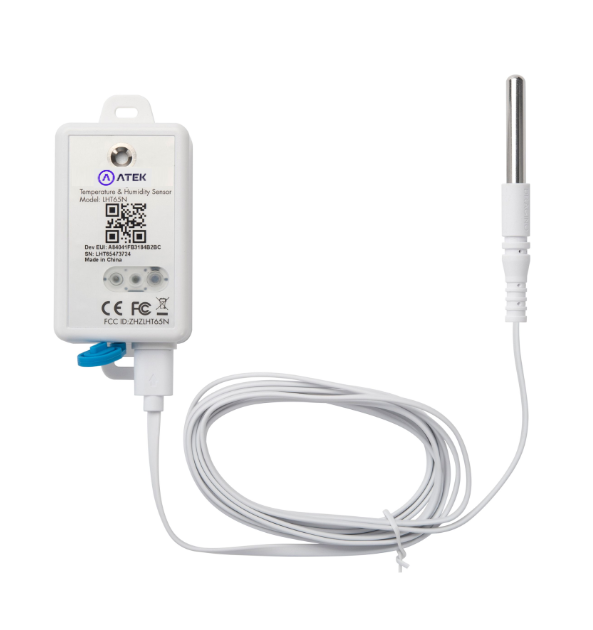

Transmetteur Lora

SPÉCIFICATIONS Communication sans-fil LoRa Portée signal 1 km Capteur Température Humidité intégré Plage d’opération -40 à 75°C & 0-96%HR Résolution 0.01°C & 0.04%HR Incertitude 0.2°C & 3%HR après étalonnage Capteur Digital Température externe Plage d’opération -40 à 75°C Résolution

SPÉCIFICATIONS

Description

Applications

Fonctionnement

Démarrage

Forcer une lecture instantanée

Éteindre le transmetteur

Perte de connection réseau

Batterie

Facteur affectant la vie de la batterie

Architecture

Surveillance des glacières durant le transport de médicaments

Procédure d’expédition

Procédure de réception

SPÉCIFICATIONS

  • Communication sans-fil LoRa

    • Portée signal 1 km

  • Capteur Température Humidité intégré

    • Plage d’opération -40 à 75°C & 0-96%HR

    • Résolution 0.01°C & 0.04%HR

    • Incertitude 0.2°C & 3%HR après étalonnage

  • Capteur Digital Température externe

    • Plage d’opération -40 à 75°C

    • Résolution 0.06°C

    • Incertitude 0.2°C après étalonnage

  • Autonomie sur batterie : 18 mois

  • Mémoire interne : 11 jours aux 5 minutes

Description

Le transmetteur ATEK LoRa est un outil innovant conçu pour étendre la surveillance de température au-delà des limites traditionnelles de vos réfrigérateurs. Cela vient combler une lacune importante dans la traçabilité et l’assurance qualité, en particulier pour les produits réfrigérés qui sont hors réfrigérateur.

Grâce au transmetteur ATEK LoRa, il est désormais possible de surveiller la température d’une glacière sur la plateforme ATEK, et ce, en temps réel. Cela équivaut à la surveillance continue que vous pourriez avoir pour un réfrigérateur, ce qui représente une avancée significative comparativement à l’utilisation d’un enregistreur de données traditionnel.

Le transmetteur ATEK LoRa exploite la technologie de communication sans fil LoRa, connue pour sa faible consommation d’énergie et sa portée étendue, afin d’assurer des communications fluides avec la plateforme ATEK. Pour cela, nous avons recours à un réseau d’antennes publiques, permettant ainsi une large couverture du signal sur l’ensemble du territoire. De plus, lorsque certaines zones sont moins bien couvertes, le réseau peut être étendu. Les frais associés à l’accès au réseau sont minimes et sont inclus dans le forfait proposé.

Applications

  • Glacière de transport

  • Suivi individuel des produits sanguins

  • Réfrigérateurs

  • Congélateurs

  • Étuves

  • Conditions ambiantes (T H)

Fonctionnement

Le transmetteur Lora ATEK

  • Effectue des lectures de températures à toutes les minutes

  • Enregistre la températures dans une table interne tous les 5 minutes

  • Transmet les données tous les 5 minutes

  • Si le transmetteur ne parvient pas à transmettre à cause d’une faible couverture de signal, nous conseillons d’installer une passerelle LoRa dans l’établissement.

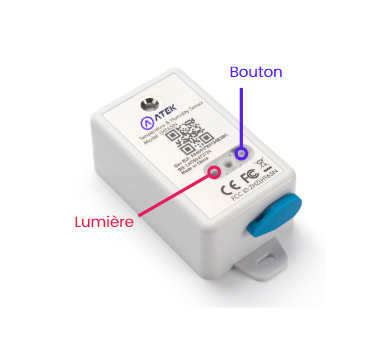

Démarrage

  1. Appuyer sur le bouton durant 5 secondes

    1. Une lumière verte s’allume de façon constante au moment où le bouton est appuyé

    2. La lumière verte clignote après 5 secondes, c’est à ce moment qu’il faut lâcher le bouton

    3. La lumière rouge clignote une fois si aucune sonde externe n’est branchée et bleue si une sonde externe est branchée, le transmetteur est en marche

  2. Attendre de 15 à 20 minutes et vérifier la réception des données sur la plateforme ATEK

Cette procédure force également l’association au réseau.

Forcer une lecture instantanée

    1. Appuyer 3 secondes sur le bouton

      1. La lumière verte s’allume de façon constante

      2. La lumière bleue (sonde externe) ou rouge (pas de sonde externe) clignote une fois après avoir lâché le bouton pour confirmer l’envoi de la donnée

Éteindre le transmetteur

Appuyer 5 fois consécutives sur le bouton.

      • La lumière verte s’allume à chaque fois

      • La lumière bleue (sonde externe) ou rouge (pas de sonde externe) s’allume puis s’éteint lorsque le transmetteur s’éteint.

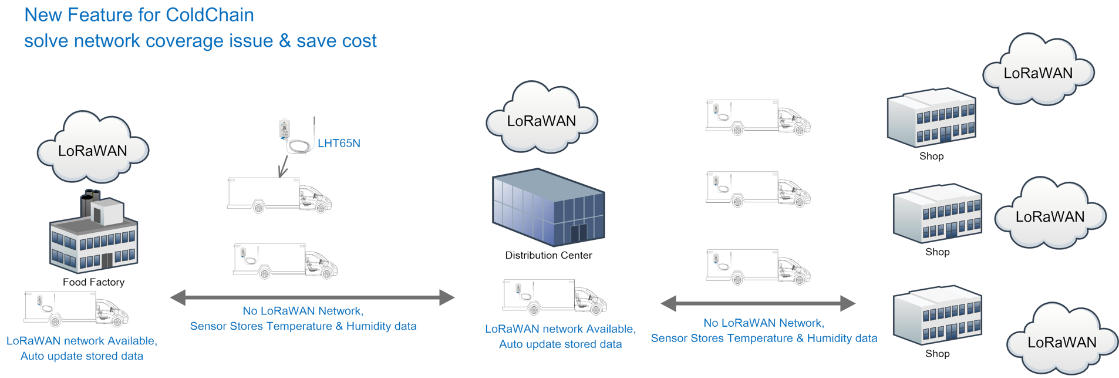

Perte de connection réseau

Le transmetteur enregistre les données dans sa mémoire interne à tous les 5 minutes jusqu’au retour du réseau où les données sont téléversées en masse.

Batterie

La batterie interne du transmetteur est de grande capacité qui offre une autonomie d’opération jusqu’à 18 mois selon les configurations.

La batterie est à changer lorsqu’elle atteint un voltage de 2.50V.

Facteur affectant la vie de la batterie

Fréquence de transmission

  • Une transmission au 15 minutes comparativement au 5 minutes triple la vie de la pile.

Température du transmetteur (ideal 21°C)

  • plus chaud ou plus froid réduit la vie de la batterie

Force/Qualité du signal sans-fil

  • Proximité d’une passerelle

  • L’intérieur vs extérieur de l’équipement

  • Obstacle entre le transmetteur et la passerelle

3.0v = 100% 2.9v = 100% 2.8v = 75% 2.7v = 75% 2.6v = 50% 2.5v = 20% 2.4v = 0% 2.3v = 0%

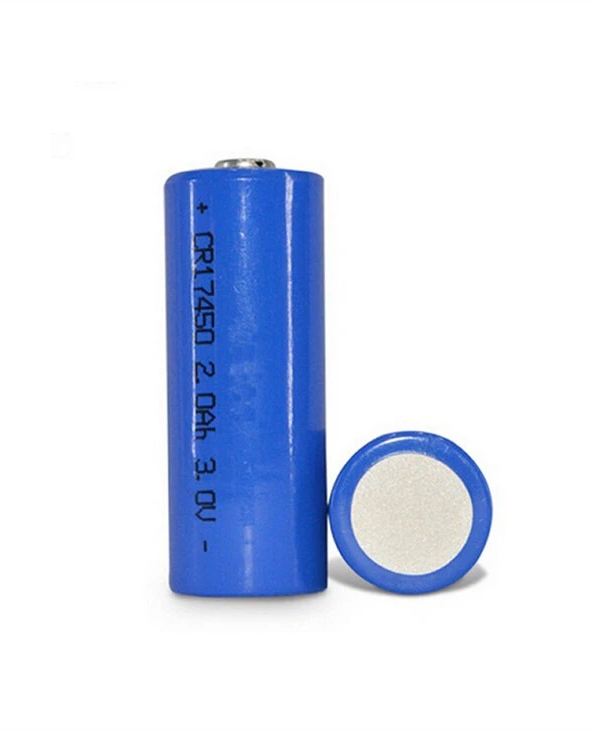

Modèle BAT-CR17450

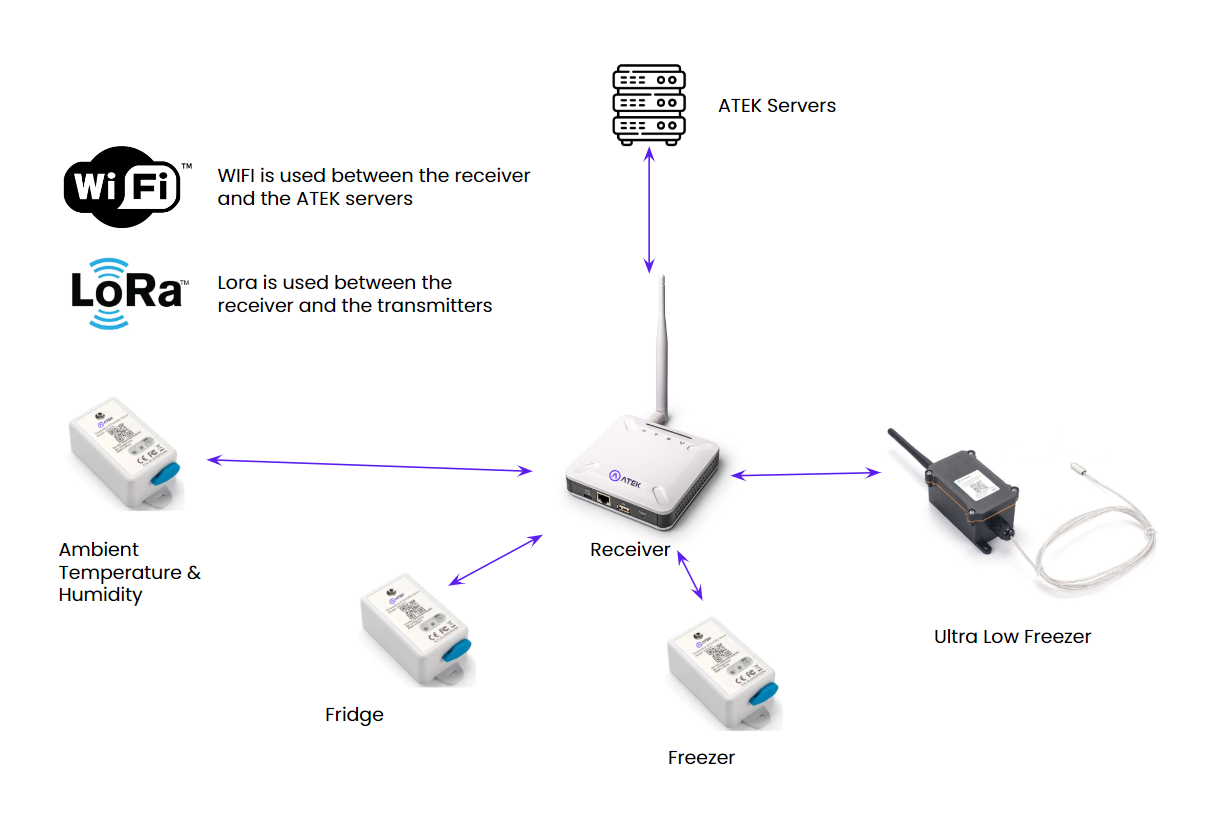

Architecture

Surveillance des glacières durant le transport de médicaments

Procédure d’expédition

Assurez-vous que le transmetteur est dans sa plage de température d’opération avant de l’emballer. Cela garantit que le transmetteur est à la bonne température lorsqu’il est installé dans la glacière et évitera les fausses alarmes.

  1. Prendre un transmetteur tempéré.

  2. Emballer le transmetteur dans la glacière

  3. Activer l’alarme (désactiver l’inibition sur la plateforme ATEK)

Procédure de réception

  1. Désactiver l’alarme (Inhiber le capteur sur la plateforme ATEK)

  2. Vérifier la courbe de température et saisir les notes

  3. Nettoyer le transmetteur avec un chiffon

  4. Mettre le transmetteur dans le réfrigérateur ou le congélateur

ATEK Transmetteur Lora - Manuel de l’utilisateur.pdf
